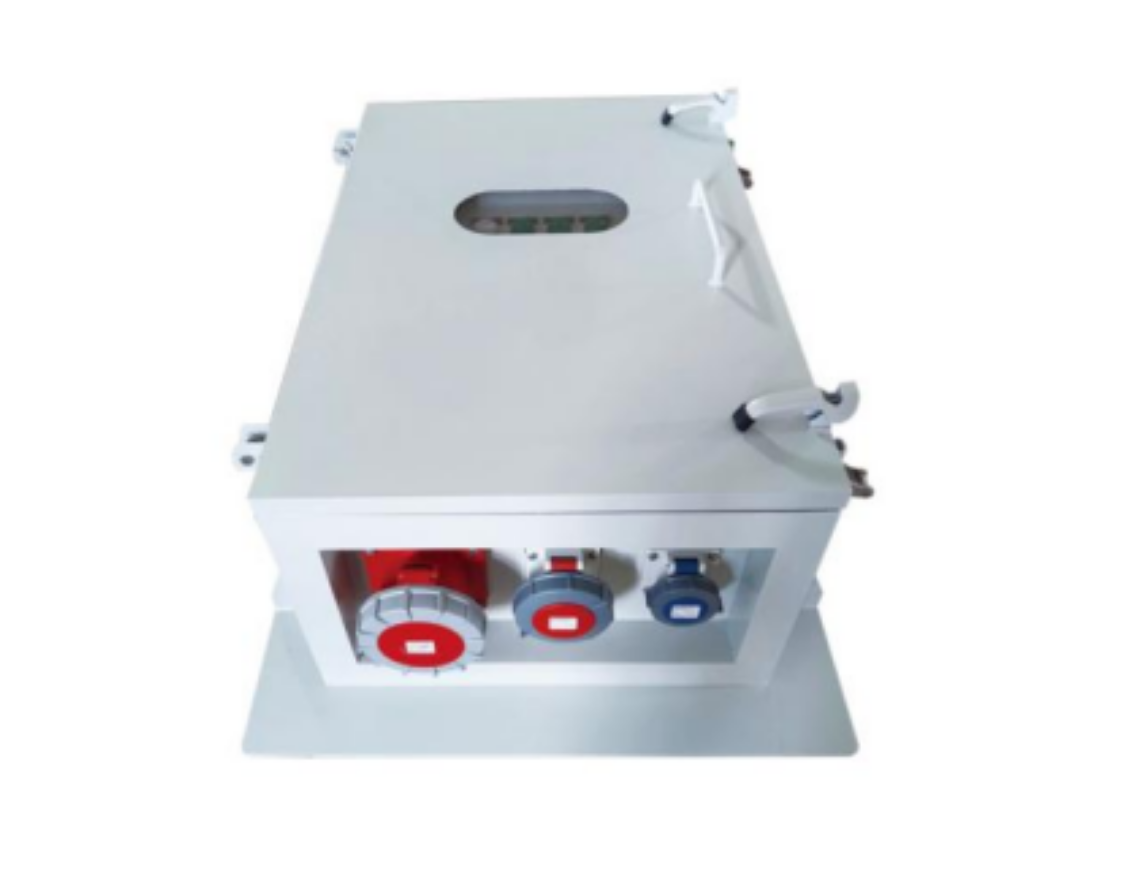

测量箱
测量箱

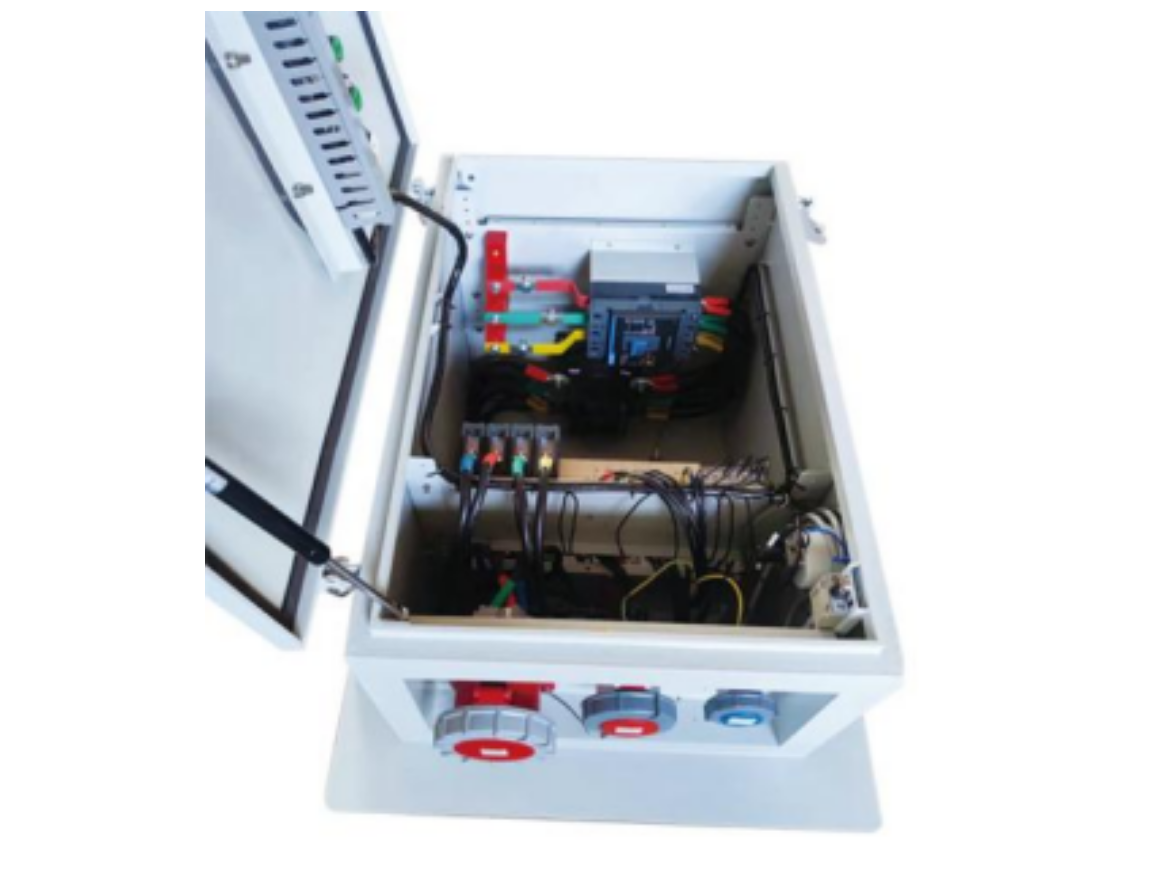

测量箱主要组成包括:熔断器、变压器、电流互感器、电表、端子排等

测量箱
1.1结构及外形
(1)电控箱主要组成包括:熔断器、变压器、电流互感器、电表、端子排等;
(2)配电箱为箱体结构,配电箱做成板前开门式,板前维修;
(3)顶部达到防护等级为IP44 的要求,两侧装有挂角便于挂墙安
(4)输入输出接线端设有永久性标记,要求接线方便,便于维修;
(5)铭牌:选用阻燃材料,采用白底黑字,应急用途采用白底红
1.2安全运行
(1)监测设备仪表:监测仪表选用F72 系列船用电表,仪表精度应不低于1.5级。
1.3配电板内部接线技术要求
(1)设备一般应耐用,滞燃和耐潮的材料制造。在船舶的环境下,材料的性能应不会恶化。金属部件本身有较好的耐腐蚀性能外,均应有可靠地保护层;
(2)设备的导电部件一般应用铜或铜合金制造,其接触部件有良好的导电性能;
(3)除非采取特殊措施,绝缘材料和绝缘线圈应是防潮,防盐雾和防油雾的;
(4)处所的绝缘材料,如汇流排支持件,应有足够的抗漏电能力,按照GB4207-48《 固体绝缘材料在潮温条件下相比漏电起痕指数和漏电起痕指数的测 定方法》测定,材料的相比起痕指数应不小于175V;
(5)凡具有内部接线的设备,均应在设备上附带有接线编号的原理图或接线路。设备的接线端头,应具有相应于图纸的耐久标志或符号。设备内部的元 件,应标有与图纸相应的元件代号。
